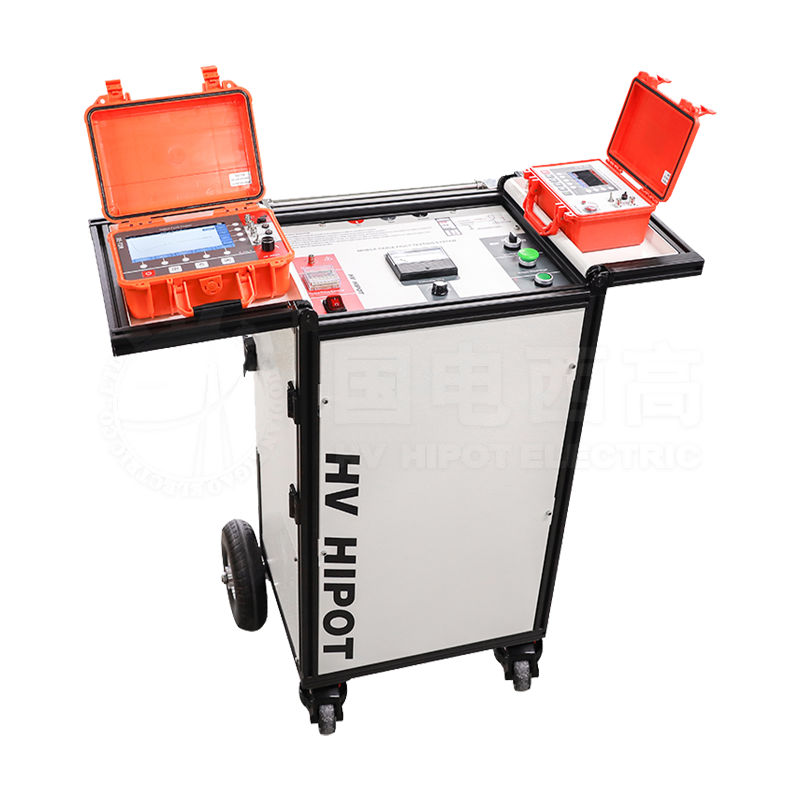

RoBot-Eye慧眼系例RE-MCF 全功能电缆故障综合测试系统集成了低压脉冲测距、高压脉冲电流测试距、声磁感应定点、音频接收定点、跨步电压定点等功能，主要用于高低压地埋电力电缆的断线、短路、对地漏电故障（对地绝缘电阻在0.5兆欧以内）、高低阻接地故障、闪络接地故障的定位及地埋电缆深度、路径走向的探测。

RE-MCF系列 手推车式电缆故障综合测试系统适用于路灯电缆维护、农田水浇地电缆故障查修、小区物业及园林绿化带地埋铠甲铁皮电力电缆、野外动力电缆、高速公路、厂矿企业、铁塔通信基站直埋供电电缆故障排查等行业。

RE-TDR 电缆故障综合测试仪三通道设计：
1、长度测试：断电状态下可以采用低压脉冲法直接测试电缆的断线、短路故障距离长度。此通道也可以配合高压发生器进行脉冲电流测距。
2、抗干扰通道：采用高性能滤波抗工频干扰电路，断电状态下配合信号发生器定位直埋电缆对地漏电位置，测地埋电缆路径走向及深度。抗干扰通道采用高抗干扰设计，高压线下、电缆沟环境接收信号不会被干扰。
3、全频段通道：断电状态下配合信号发生器使用探杆测试直埋低压电缆对地轻微漏电故障位置。

产品参数

产品型号	RE-MCF	RE-MCF-Max
输出高压	DC 0-32kV，直流负极性	三档电压切换、8kV、16kV、32kV，直流负极性
输出电流	20mA	20mA
内置电容量	32Kv/4mF	8Kv/32mF、16Kv/8mF、32Kv/2mF、
冲击能量	2048J(脉冲工作方式32kV时)	8Kv/4096J、16Kv/1024J、32Kv/1024J
工作模式	直流输出/单次放电/周期放电	直流输出/单次放电/周期放电
放电周期	可设置（出厂设置为6秒）	可设置（出厂设置为6秒）
自动放电装置	内置	内置
结构方式	手推车一体式	手推车一体式
工作电源	AC：200-230V±5% 50/60Hz	AC：200-230V±5% 50/60Hz
手推车尺寸	500400820（WDH,mm）	500400820（WDH,mm）
手推车重量	52kg	75kg
使用环境温度	-10℃-50℃	-10℃-50℃
相对湿度	不大于70%（50℃时）	不大于70%（50℃时）
防护等级	IP52	IP52
低压脉冲法
显示方式	7寸大屏幕触摸液晶屏，160°可视角度
操作方式	触摸，机械按键，旋转编码器三种操作模式
测试范围	32KM米（可定制100KM）
测试盲区	0米
测试分辨率	0.5米
脉冲宽度	96ns-10μs自动调节
测试方式	自动测试、手动分析
脉冲电流法
测试范围	32KM米（可定制100KM）
测试盲区	2米
测试分辨率	1米
最高采样频率	200MHZ
脉冲宽度	10ns-10μs
阻抗平衡	自动调节
增益调节	自动和手动相结合
存储波形	100条
漏电、路径定位功能
漏电故障	漏电绝缘电阻范围0—0.5MΩ
测试误差	1米
电缆深度	≤3米
路径精度	0.2米
供电方式	内置锂离子可充电电池组
充电器输入电压	AC：100-240V±5% 50/60Hz
充电器输出电压	DC:12.6V/1A
体积(主机)	263210105（WDH,mm）
质量(主机)	3.2kg
信号发生器
显示方式	4.3寸彩色液晶屏
操作方式	机械按键操作模式
信号输出	512Hz/1KH频率可调、类型可选
万用表功能	绝缘电阻、电缆环阻
供电方式	内置锂离子可充电电池组
充电器输入电压	AC：100-240V±5% 50/60Hz
充电器输出电压	DC:21V/1A
体积(主机)	22016090（WDH,mm）
质量(主机)	2.8kg
声磁同步定点仪
显示方式	4.3 寸真彩液晶显示
操作方式	操作方式机械按键操作模式
高阻故障定点精度	≤0.1m
低阻故障定点精度	≤ 0.2m
功耗	3W
充电器输入电压	AC：100-240V±5% 50/60Hz
充电器输出电压	DC:8.4V/1A
体积(主机)	270mm×155mm×217mm
质量(主机)	1.7Kg
